Шарнир 220-2304030-01
402,92 руб.
Применение: шарнир карданный сдвоенный колесных редукторов в приводе переднего моста тракторов МТЗ-321;
устанавливается 2 шарнира на единицу техники (на левый и на правый редуктор);
L=483 mm,
Доставка товара
Доставка со склада / самовывоз / транпортной компанией
В наличии и под заказ
Наличие товаров на складе
Помощь в выборе
Консультация по всем вопросам
Технические характеристики

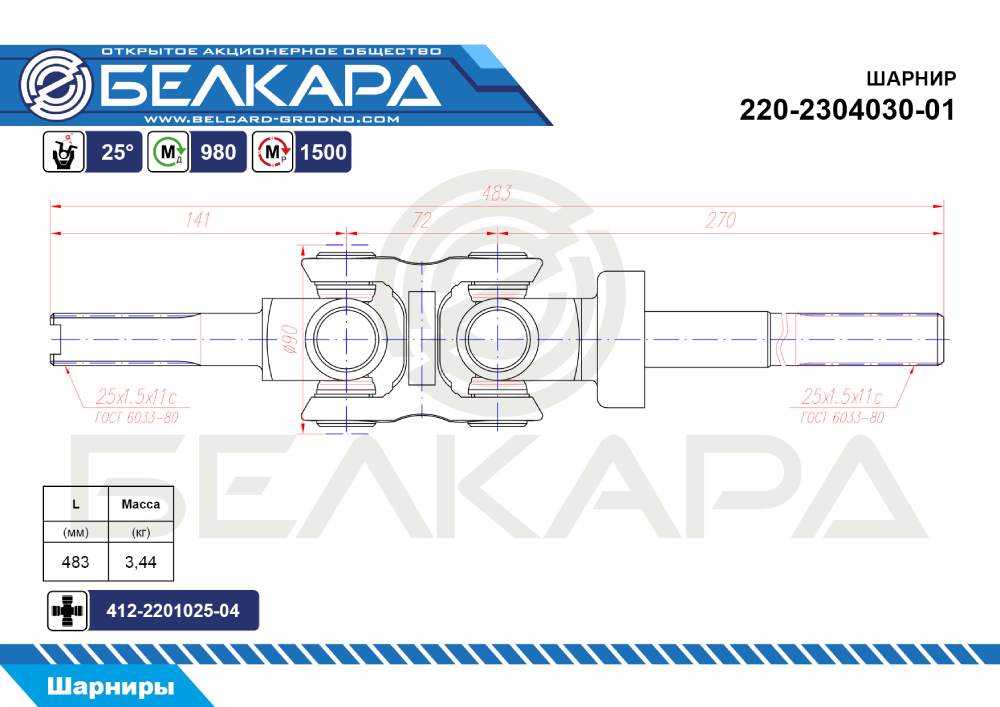

Шарнир 220-2304030-01 БЕЛКАРД
Применение: шарнир карданный сдвоенный колесных редукторов в приводе переднего моста тракторов МТЗ-321;
устанавливается 2 шарнира на единицу техники (на левый и на правый редуктор);
Технические характеристики:
длина шарнира общая L1+L2+L3 = 141+72+270 = 483 мм,
применяемые вилки шлицевые:
— на редуктор — 220-2304031,
— на рукав — 220-2304036-01,
применяемые крестовины — 412-2201025-04 (крепление стопорными кольцами изнутри),
— наружный диаметр подшипника (D) = 28 mm, диаметр шипа крестовины (d) = 15,23 mm;
— расстояние по торцам подшипников (H) = 83,55 mm, расстояние по торцам шипов (h) = 74,15 mm;
— расстояние между канавками подшипников (H1) = 57,15 mm;
диаметр окружности, описанный элементами шарнира = 90 мм;
максимальные углы поворота шарнира а1=а2=25°
крутящий момент без разрушения — 1500 Нм,
масса = 3,44 кг;
Модификации (НЕвзаимозаменяемые):
220-2304030 — L=583 mm,
220-2304030-01 — L=483 mm,
220-2304030-02 — L=548 mm,
220-2304030-03 — L=636 mm
