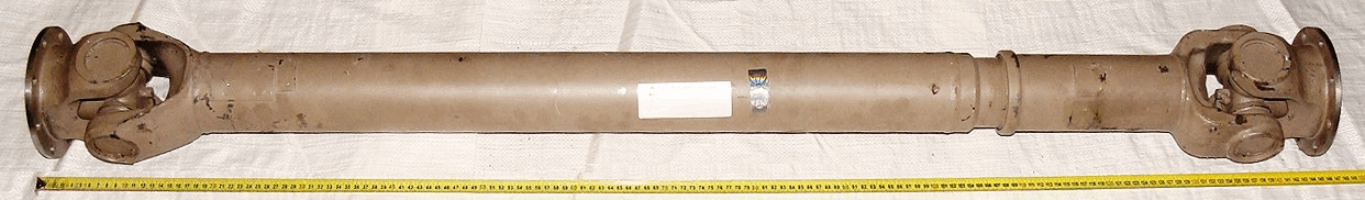

Карданный вал ЖД1-4250010-06
1970,00 руб.
Применение: вал карданный привода генераторов мощностью 32 кВт, в т.ч. с приводом типа ЕЮК-160-1М и ВБА-32 (привод муфты на якоре генератора) от редуктора, установленного на средней части оси колесной пары пассажирских вагонов производства Германия НГ-3 и НГ-60 с кондиционированием воздуха (компрессор МАБ-2), также для компенсации удлинения при вписывании в кривые участки пути пассажирских вагонов..
Длина вала в полностью сжатом положении, Lmin: 1420 мм
Масса карданного вала: 36,6 кг
Доставка товара
Доставка со склада / самовывоз / транпортной компанией
В наличии и под заказ
Наличие товаров на складе
Помощь в выборе
Консультация по всем вопросам
Технические характеристики
Карданный вал ЖД1-4250010-06 БЕЛКАРД
Характеристики:
минимальная длина карданного вала (Lmin) = 1420 мм; рабочий ход = 140 мм;
применяемые фланцы ЖД1-4250049-20 (гладкие, круглые),
— присоединение фланца — 8 отверстий * 10,6 мм,
— диаметр по центрам противоположных отверстий (D1) = 130 мм,
— диаметр обода (D) = 148 мм,
— диаметр канавки (D2) = 90 мм,
— глубина канавки (h) = 3 мм;
применяемые крестовины — ЖД1-4250025-10 (с двумя маслёнками либо двойной маслёнкой, крепление стопорными кольцами),
максимальный угол поворота шарнира a1=a2=24°
внутренний диаметр трубы и толщина стенки (dxS) = 82х3,5 мм
максимальный крутящий момент до деформации (Мд) = 5500 Нм
максимальный крутящий момент до разрушения (Мр) = 8500 Нм
скорость вращения вала при испытаниях = 4200 об/мин
остаточный дисбаланс — не более 115 г/см
толщина полимерного покрытия шлицевой втулки (рильсан) — 0,2…04 мм
консервация неокрашенных наружных металлических поверхностей — согласно ГОСТ 9.014-78
масса карданного вала (M) = 36,6 кг
